3-х СТУПЕНЧАТЫЙ РЕГУЛЯТОР СКОРОСТИ С ТЕРМОСТАТОМ НС3S

Регулятор используется для управления устройствами с трехскоростными двигателями вентиляторов. Выбор скорости осуществляется 3-х позиционным переключателем, а встроенный термостат отключает устройство при достижении заданной температуры. Дополнительно к регулятору могут быть подключены исполнительные механизмы управляющих клапананов. Возможное управление как в режиме нагрева так и режиме охлаждении.

Независимая система управления переключением
3-ступенчатая регулировка вентилятора
Переключатель отопления-охлаждения
HEAT/COOL
Включатель и выключатель ON/OF
Рабочая температура: 10 ° С ~ 30 ° C
Точность регуляции: <1 ° С
Размеры: 130x85x40 мм
Напряжение: 230 В / 50 ~ 60Гц
Максимальный ток: 3A

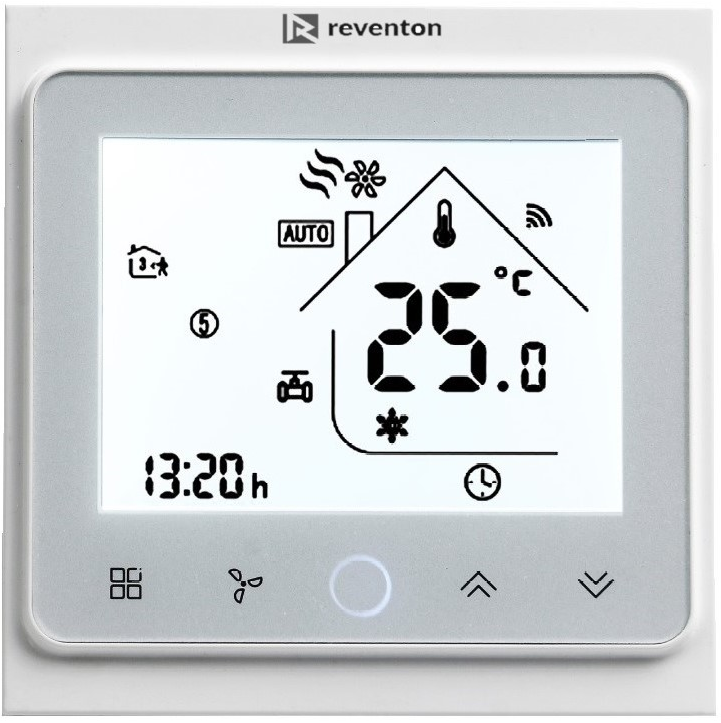

ПРОГРАММИРУЕМЫЙ ТЕРМОСТАТ HMI

Используется для управления устройствами с трехскоростными двигателями вентиляторов. Термостат автоматически контролирует работу оборудования в соответствии с установленной программой (требуемая температура воздуха). Возможность подключения внешнего температурного датчика (входит в комплект). Устройство дополнительно контролирует работу исполнительных механизмов, установленных на регулирующем клапане. Имеет коммуникационный протокол MODBUS, позволяющий интегрировать термостат с системой управления зданием BMS.

Питание / Частота: 230 В AC / 50 – 60 Гц

Максимальный ток: 5 А

Рабочая температура: 0 — 45°C

Диапазон регулировки: 5°C — 35°C

Точность регуляции: +/- 0,5°C

Внешний датчик температуры: NTC 10K

Стандарт передачи данных (BMS): RS485

Размеры: 86 х 86 х 13,3 мм

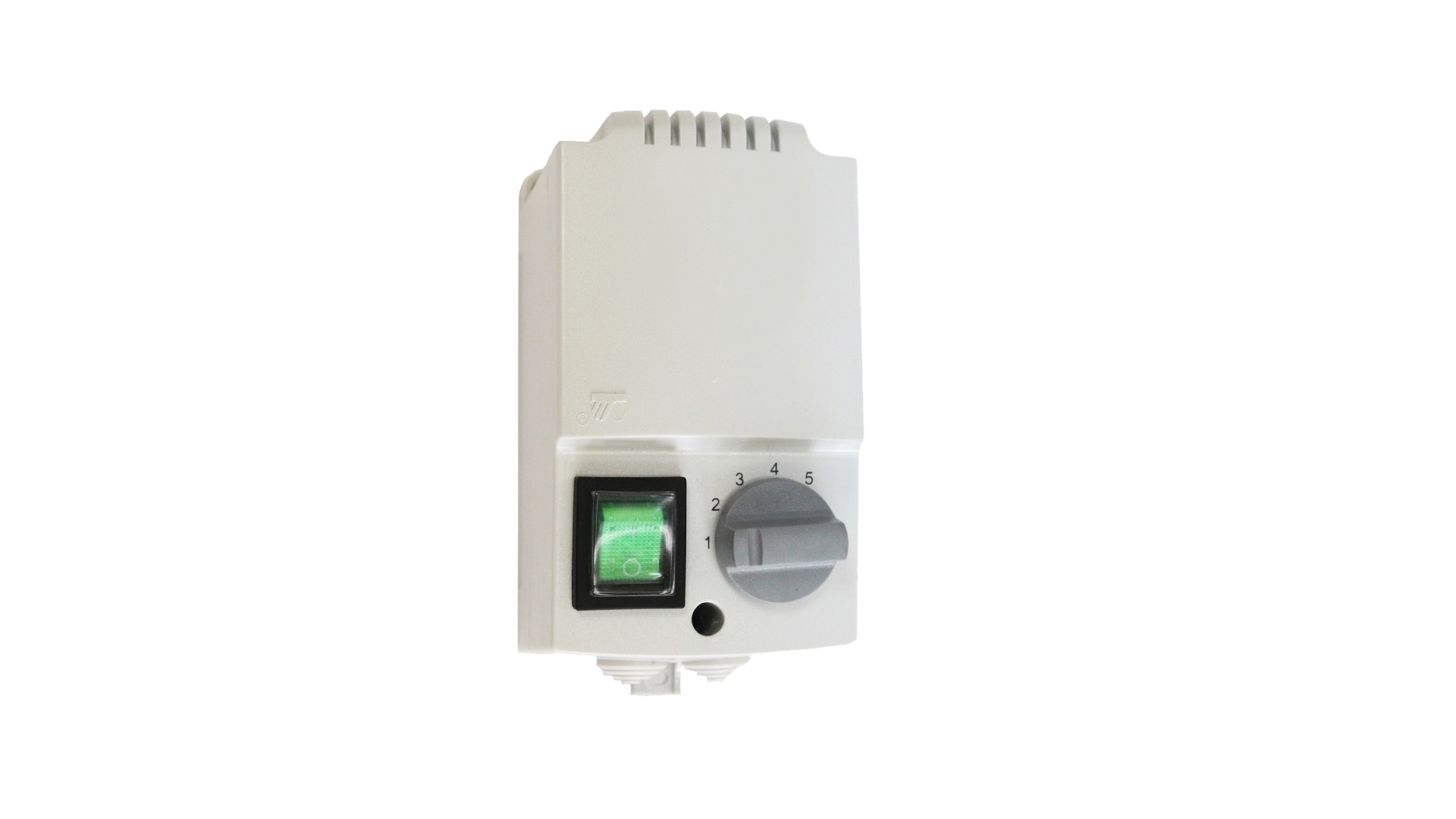

РЕГУЛЯТОР СКОРОСТИ ОБОРОТОВ HC

Предназначен для изменения скорости оборотов однофазных вентиляторов управляемых напряжением тока в промышленных вентиляционных и отопительных системах.

5-ступенчатая трансформаторная регулировка
Напряжение питания: 230В AC/50-60Гц
Максимальный ток (в зависимости отверсии): 3 A, 5 A, 7 A или 14 A
Степень защиты корпуса: IP54

МОДУЛЬ РЕЛЕ RM-16A

Модуль реле RM-16A используется для управления приборами, у которых рабочая токовая нагрузка превышает допустимую нагрузку управляющих термостатов. При поступлении сигнала замыкает или размыкает электрическую цепь, воздействуя на работу другого устройства. Максимальный ток — не более 16 А.

Напряжение питания: 230В АС
Максимальный ток: 16 A
Входы: без напряжения NO/COM , с напряжением SL
Выходной сигнал: реле NO/COM/NC
Размеры: 47 мм x 47 мм x 20 мм

ТЕРМОСТАТ КОМНАТНЫЙ HC

Термостат — это устройство, предназначенное для поддержания заданной температуры в помещении.

Рабочая температура: 0-40ºC
Диапазон регулировки: 10-30ºC
Точность регулировки: 1ºC
Количество уровней температуры: 1
Номинальный ток: 3А

Клапан с сервоприводом НС 3/4″

Клапан с сервоприводом используется для автоматического регулирования потока теплоносителя. Работает со всеми устройствами Reventon НС с диаметром патрубков подключения 3/4 «. Устанавливается на возвратном трубопроводе тепловентилятора. Комплект состоит из двухходового клапана и сервопривода.

Напряжение питания: 230V 50/60 Hz
Суммарный ток: <0,25A
Вход: <0,015 (3,35ВА)
Вспомогательный микропереключатель: 5А
Максимальная рабочая температура: 60ºC
Степень защиты: IP40
Время закрытия: 5-6 мин
Максимальная регулируемая высота: 3,6 мм

ТРЕХХОДОВОЙ КЛАПАН С СЕРВОПРИВОДОМ ON/OFF

Регулирует работу оборудования, закрывая / открывая отдельные
участки цепи рабочей жидкости.
Питание / Частота: 230 В AC / 50 – 60 Гц
Номинальная мощность: 7 ВA
Коэффициент Kvs клапана: 6,5 м³/ч
Условия работы: 0 — 60°C
Время движения (двигатель): 18 с.
Время движения (возвратная пружина): 5 с.
Степень защиты корпуса: IP 20

ТРЕХХОДОВОЙ КЛАПАН С 3-ТОЧЕЧНЫМ ПРИВОДОМ CV

Регулирует работу оборудования, закрывая / открывая цепь
рабочей жидкости. Трёхточечный привод допускает частичное
закрытие/открытие клапана.
Питание / Частота: 230 В AC / 50 – 60 Гц
Номинальная мощность: 2 ВА
Коэффициент Kvs клапана: 6,3 м³/ч
Условия работы: -20 — 50°C
Время движения: 70…90 с
Момент оборотов: 5 Нм
Степень защиты корпуса: IP 54

ЩИТ УПРАВЛЕНИЯ СМЕСИТЕЛЬНОЙ КАМЕРЫ

Отвечает за точное регулирование работы отопительно-вентиляционногo оборудования.

ПАНЕЛЬ УПРАВЛЕНИЯ LCD

Используется для связи с щитом управления. Панель управления имеет встроенный датчик температуры. Устройство приспособлено как для настенного монтажа, так и для монтажных коробок.

Напряжение питания: 24В AC/DC
Дисплей: 320 х 240 px
Стандарт передачи данных (BMS): RS485
Размеры: 86 х 86 х 12 мм

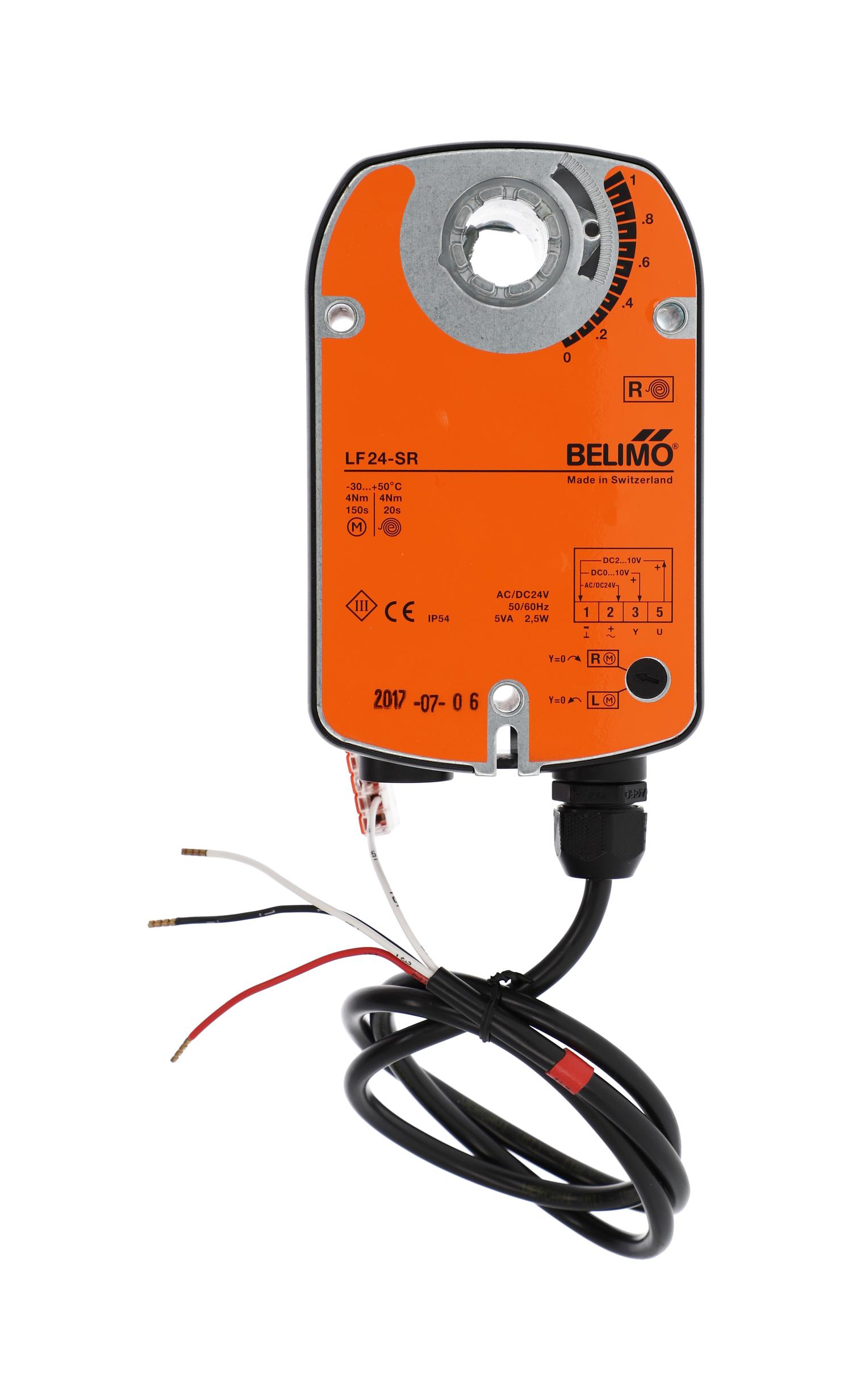

СЕРВОПРИВОД 0-10 V С ВОЗВРАТНОЙ ПРУЖИНОЙ

Позволяет автоматически управлять заслонками внешнего и рециркуляционного воздуха, которые позволяют регулировать степень смешивания воздуха с текущими потребностями.

Питание / Частота: AC / DC 24 В 50/60 Гц

Условия работы: -30 — 50°C

Время движения (двигалель): 150 с. / 90°

Степень защиты корпуса: IP 54

ТЕРМОСТАТ С КАПИЛЛЯРОМ

Елемент защиты от замерзания смесительной камеры. Контролирует температуру воздуха за тепловентилятором и сигнализирует о её снижении ниже заданной величины.

Условия работы: -40 — 65°C

Диапазон установок: -30 — 15°C

Длина капилляры: 2 м

Вес: 568 г.

ДИФФЕРЕНЦИАЛЬНЫЙ РЕГУЛЯТОР ДАВЛЕНИЯ DFS

Датчик разницы давлений с реле. Сообщает об увеличении
сопротивления на фильтре и необходимости его замены.
Условия работы: -20 — 60°C
Диапазон измерения: 30 — 500 Па
Размеры: 86 х 86 х 13,3 мм
Вес: 150 г.
Степень защиты корпуса: IP 54

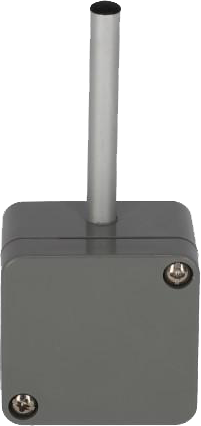

КОМПЛЕКТ ДАТЧИКОВ ТЕМПЕРАТУРЫ

Четыре датчика температуры приспособлены к установке за тепловентилятором, на возврате, в помещении и снаружи. Предоставляют необходимую информацию контроллеру смесительной камеры, который на их основе контролирует работу устройства.

ФИЛЬТР EU3 FEU

Предназначен для смесительной камеры. Предотвращает попадание в помещение загрязнений таких как песок, листья, пыльцы растений и тд. со свежим воздухом.

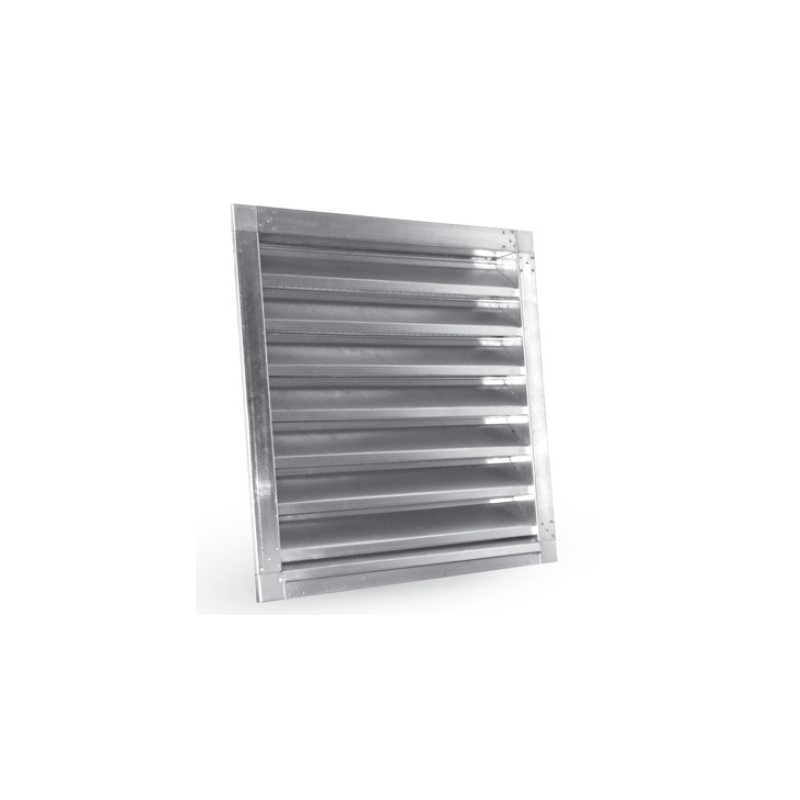

НАСТЕННЫЙ ВОЗДУХОЗАБОРНИК WI

Внешняя решетка вентиляционного отверстия фасада здания. Предназначена для смесительных камер.

КАРТА ETHERNET EC

Дополнительный модуль позволяющий управлять работой смесительной камеры через компьютер или сеть WIFI.

ПОВОРОТНЫЙ КРОНШТЕЙН HC

является дополнительным ассортиментом, позволяет устанавливать оборудование параллельно, под углом 60°. Благодаря которому можно поворачивать оборудование в горизонтальной плоскости.

ПОВОРОТНЫЙ КРОНШТЕЙН

ДЛЯ СЕРИИ S

МОНТАЖНЫЙ КРОНШТЕЙН

ДЛЯ СЕРИИ S

Является дополнительным элементом. Это прочная и долговечная конструкция, которая позволяет прикрепить устройство к стене или под потолком. Позволяет регулировать угол наклона в трех вариантах. Подходит для тепловентиляторов серии S в стальном корпусе.
